光伏区防雷检测是确保光伏电站安全运行的重要环节，主要通过系统化的检测流程和规范化的检测内容，保障光伏区设备和人员在雷电天气下的安全。以下是光伏区防雷检测的具体内容和要点：

一、光伏区防雷检测的主要内容

1. 接地电阻检测

• 光伏区的接地电阻是衡量防雷性能的重要指标。根据相关规范，光伏矩阵区域的接地电阻值不应超过4欧姆2。

• 检测内容包括升压站大地网、光伏矩阵的接地情况，尤其是接地电阻的测量，确保其符合标准要求2。

2. 线缆屏蔽及等电位检测

• 检查光伏矩阵区域的线缆屏蔽措施是否完好，确保线缆在雷电干扰下仍能正常运行。

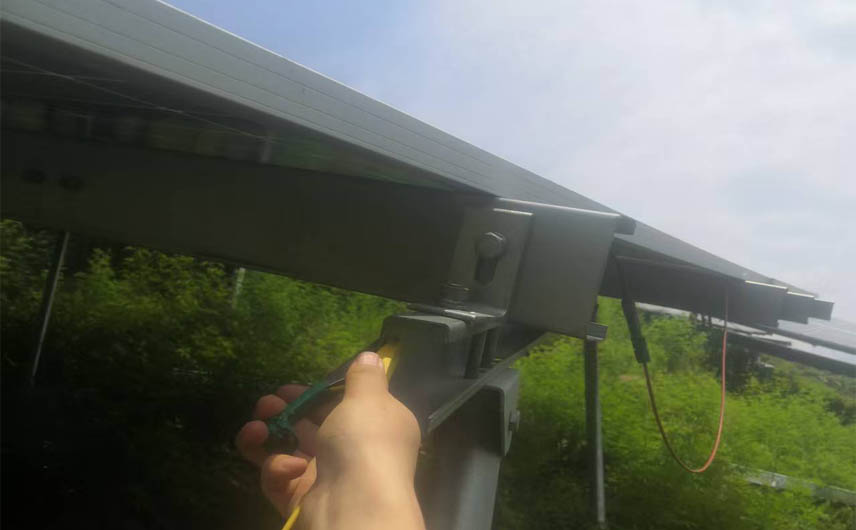

• 检查各设备之间的电气连通性和等电位连接情况，以避免因雷电引起的电位差对设备造成损坏2。

3. 浪涌保护器（SPD）检测

• 安装位置：检查浪涌保护器是否安装在箱式逆变器直流输入端、箱式变压器低压柜、光伏汇流箱内、箱式逆变器输出端等关键部位。

• 性能检查：检测浪涌保护器的压敏电阻是否正常，是否存在漏电或损坏的情况2。

• 浪涌保护器是防止雷电过电压对设备造成损害的关键装置。检测的重点包括：

4. 避雷针及接地装置检查

• 检查避雷针是否存在腐蚀、锈蚀等问题，确保其物理状态良好。

• 检查金属接地装置的接地电阻是否正常，确保其在规定的范围内1。

二、光伏区防雷检测的具体流程

1. 前期准备

• 技术资料准备：收集光伏电站的防雷工程技术资料和图纸，了解防雷装置的基本情况。

• 现场勘察：对光伏区进行实地勘察，制定防雷检测方案及作业指导书2。

2. 检测顺序

• 升压站检测：首先检测升压站的接地情况、外部防雷装置、内部防雷装置等。

• 光伏矩阵检测：随后检测光伏矩阵的接地电阻、线缆屏蔽措施、浪涌保护器等2。

3. 数据记录与分析

• 记录所有检测数据，并进行整理和分析，判断防雷装置的运行状态是否符合标准要求。

• 根据检测结果出具光伏电站防雷检测报告2。

三、光伏区防雷检测的注意事项

1. 检测时机

• 光伏发电系统在建立初期、重大设备更换后以及雷电季节到来时都需要进行防雷检测1。

2. 安全措施

• 检测过程中需穿戴安全防护装备（如安全帽、绝缘手套等），确保检测人员的安全。

• 检测时应避免在雷电天气下进行，以防止意外事故发生3。

3. 检测周期

• 根据防雷减灾管理办法，光伏发电系统的防雷装置应定期检测，以确保其长期有效运行3。

四、总结

光伏区防雷检测是保障光伏电站安全运行的关键环节，通过对接地电阻、浪涌保护器、避雷针等关键设备的检测，可以有效降低雷电对设备和人员的威胁。检测过程中需严格按照相关规范执行，确保检测的全面性和准确性。
