引下线分项工程

一、 引下线安装

1、 主控项目应符合下列规定:

    1 引下线的安装布置应符合现行国家标准《建筑物防雷设计规范》GB 50057的有关规定,第一类、第二类和第三类防雷建筑物专设引下线不应少于2根,并应沿建筑物周围均匀布设,其平均间距分别不应大于12m、18m 和 25m。

    2 明敷的专用引下线应分段固定,并应以最短路径敷设到接地,敷设应平正顺直、无急弯。焊接固定的焊缝应饱满无遗漏，螺栓固定应有防松零件(垫圈),焊接部分的防腐应完整。

    3 建筑物外的引下线敷设在人员可停留或经过的区域时,应采用下列一种或多种方法,防止接触电压和旁侧闪络电压对人员造成伤害:

        1)外露引下线在高 2.7m 以下部分应穿不小于3mm 厚的交联聚乙烯管,交联聚乙烯管应能耐受100kV冲击电压(1.2/50μs 波形)。

        2)应设立阻止人员进入的护栏或警示牌。护栏与引下线水平距离不应小于3m。

    4 引下线两端应分别与接闪器和接地装置做可靠的电气连接。

    5 引下线上应无附着的其他电气线路,在通信塔或其他高耸金属构架起接闪作用的金属物上敷设电气线路时,线路应采用直埋于土壤中的铠装电缆或穿金属管敷设的导线。电缆的金属护层或金属管应两端接地,埋人土壤中的长度不应小于10m。

    6 引下线安装与易燃材料的墙壁或墙体保温层间距应大于0.1m。

 二、 一般项目应符合下列规定:

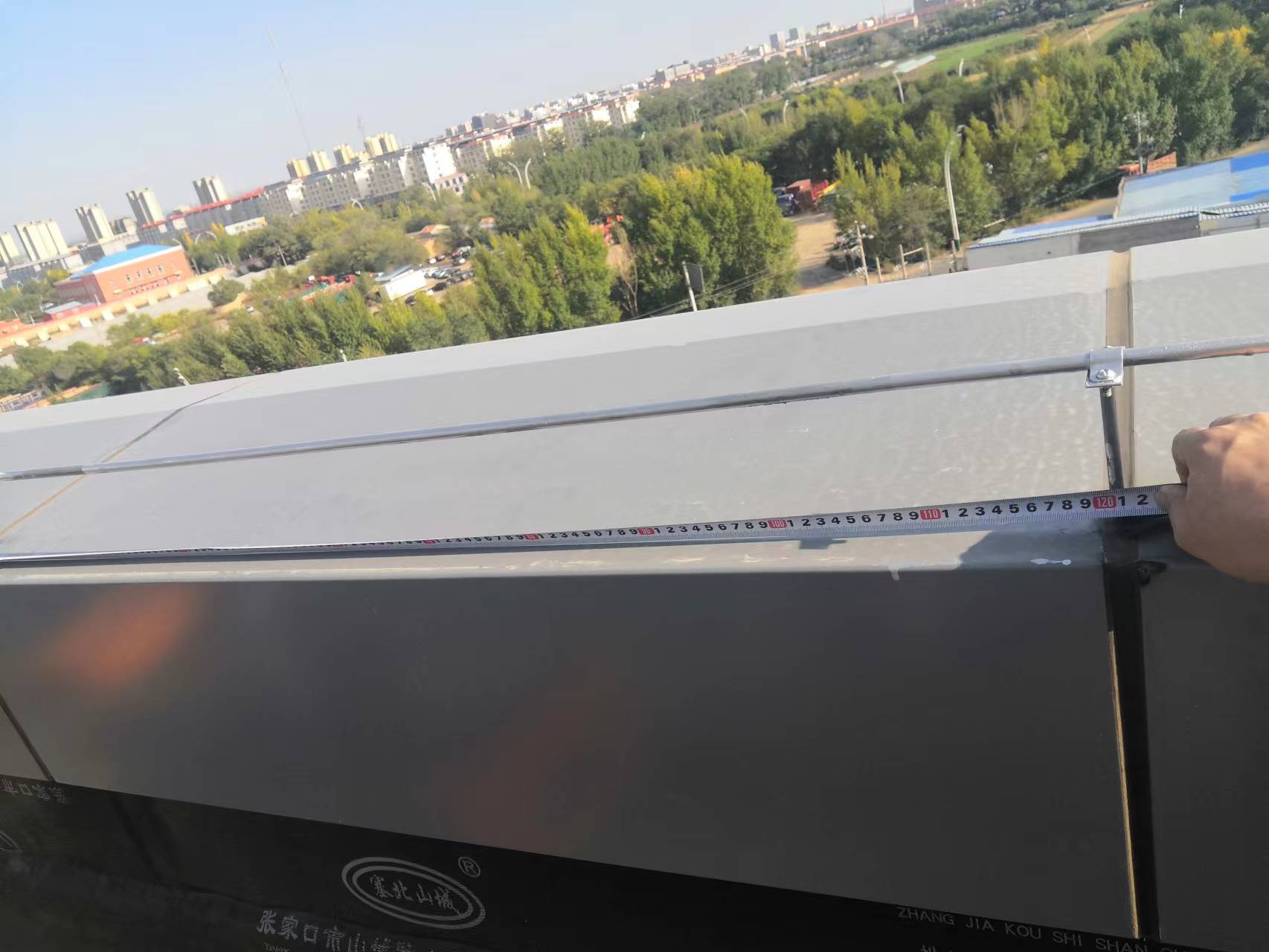

   1、引下线固定支果应固定可靠,每个固定支架应能承受49N的垂直拉力。固定支架的高度不宜小于150mm，固定支架应均匀、引下线和接闪导体固定支架的间距应符合表5.1.2的要求，

       引下线和接闪导体固定支架的间距

  布置方式     扁形导体和绞线固定支架的间距(mm)  单根圆形导体固定支架的间距(mm)

  水平面上的水平导体             500              1000

  垂直面上的水平导体             500              1000

  地面至20m 处的垂直导体          1000              1000

  从20m处起往上的垂直导体          500              1000

   2、 引下线可利用建筑物的钢梁、钢柱、消防梯等金属构件作为自然引下线，金属构件之间应电气贯通。当利用混凝土内钢筋、钢柱作为自然引下线并采用基础钢筋接地体时,不宜设置断接卡，但应在室外墙体上留出供测量用的测接地电阻孔洞及与引下线相连的测试点接头。暗敷的自然引下线(柱内钢筋)的施工应符合现行国家标准《混凝土结构工程施工质量验收规范》GB50204-2002 中第5章的规定。混凝土柱内钢筋，应按工程设计文件要求采用土建施工的绑扎法、螺丝扣连接等机械连接或对焊、搭焊等焊接连接。

   3 、当设计要求引下线的连接采用焊接时,焊接要求应符合本规范第4.1.2条第4款的规定。

   4 、在易受机械伤之处，地面上1.7m至地面下0.3m的一段接地应采用暗敷保护，也可采用镀锌角钢、改性塑料管或橡胶等保护，并应在每一根引下线上距地面不低于0.3m处设置断接卡连接。

内。

   5、 引下线不应敷设在下水管道内,并不宜敷设在排水槽沟内。
