一、什么是接地装置？

  接地装置：外部防雷装置的组成部分，用于将雷电流传导并散入大地的导体，主要有接地线与接地体组成。接地体分为自然接地体和人工接地体。

  当防雷接地、防闪电静电感应接地、电气设备的工作接地、保护接地及电子系统的接地等共用接地装置时，其工频接地电阻按各系统要求中的最小值确定。

  接地装置大部分为隐蔽工程，我们主要通过查阅资料，确定接地装置的类型、布置位置、材料和规格、焊接和防腐等情况。部分单位已经开始要求现场开挖检查、检测，确定接地装置状态。

二、布设接地电阻测试仪

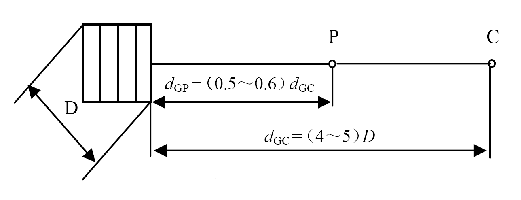

  检测前，需要正确布设接地电阻测试仪的电流极和电压极。通常情况下，采用直线法即电流极、电压极、被测接地装置应布置在一条直线上且垂直于地网，其中电流极距被测地网需4-5倍被测地网最大对角线长度、电压极距被测地网需0.5-0.6倍被测地网最大对角线长度。

当检测环境按要求布设电流极、电压极有困难时，在土壤电阻率均匀的前提下，电流极可取2倍被测地网最大对角线长度。
